(二)DSA的基本方法 三种基本方法： 时间减影 能量减影 冬混合减影
(二) DSA的基本方法 ❖三种基本方法： ❖时间减影 ❖能量减影 ❖混合减影
1.时间减影 ·在造影剂进入欲显示血管区之前，利用计算 机技术采集一帧图像贮于存贮器内，作为掩 模(mask,蒙片)。它与在时间上顺序出 现的充有造影剂的血管图像（充盈图像）进行 相减。相同的固定的图像部分（如软组织和骨 骼)就被消掉，而造影剂通过血管引起的密度 变化被突出的显示出来。 ~用作减影的两帧图像是在不同显影时期获得 的，故称时间减影
1. 时间减影 ❖ 在造影剂进入欲显示血管区之前，利用计算 机技术采集一帧图像贮于存贮器内，作为掩 模（mask ，蒙片）。它与在时间上顺序出 现的充有造影剂的血管图像(充盈图像)进行 相减。相同的固定的图像部分(如软组织和骨 骼)就被消掉，而造影剂通过血管引起的密度 变化被突出的显示出来。 ❖ 用作减影的两帧图像是在不同显影时期获得 的，故称时间减影

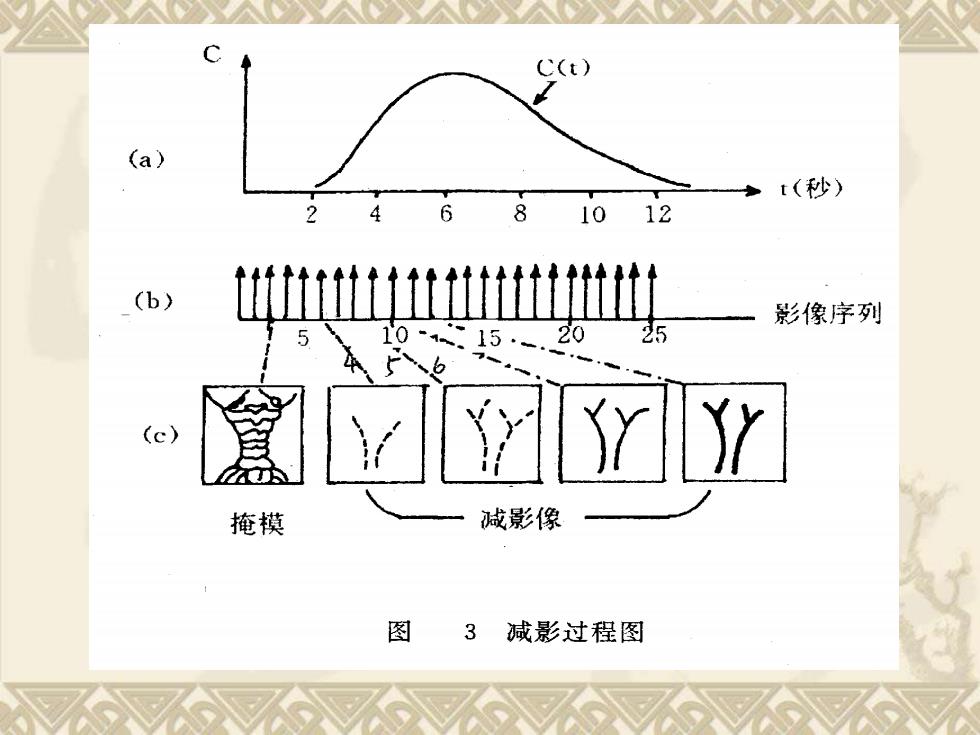

CO) (a) 多t(秒) 10 12 (b) 影像序列 1015 .20 25 掩模 减影像 图 3 减影过程图
主要应用的方式 ①序列方式： ·先设定对比剂注射时间，各阶段采集速率、序列 总长度。序列开始后自动在对比剂注射前采集 Mask,开始注射对比剂，按计划对对比剂充盈 过程动态像进行采集。 ·用Mask与序列对比剂充盈像逐一进行减影处理， 实时显示血管充盈对比剂减影像。整个过程X线 按计划脉冲发生，采集。 由于X线剂量较强，输出图像信噪比高，图像质 量好，是一种普遍采用的方式。主要适用于脑血 管、颈动脉、腹部、四肢等活动少的部位的检查
主要应用的方 式 ① 序列方式： ❖ 先设定对比剂注射时间，各阶段采集速率、序列 总长度。序列开始后自动在对比剂注射前采集 Mask，开始注射对比剂，按计划对对比剂充盈 过程动态像进行采集。 ❖ 用Mask与序列对比剂充盈像逐一进行减影处理， 实时显示血管充盈对比剂减影像。整个过程X线 按计划脉冲发生，采集。 ❖ 由于X线剂量较强，输出图像信噪比高，图像质 量好，是一种普遍采用的方式。主要适用于脑血 管、颈动脉、腹部、四肢等活动少的部位的检查
主要应用的方式 ②电影方式 ÷能进行每秒25~50帧，512X512矩阵的图 像采集。用于活动脏器的检查达到实用。 ·采集速率达到了电影摄影的速度，代替了昂 贵、复杂的X线电影检查，称之为电影方式。 。检查过程中X线脉冲发生，曝光剂量自动控 制，脉冲时间短，保证每帧图像都有良好的 清晰度和适当的信噪比。主要用于心脏、冠 脉、大血管等活动脏器的检查
主要应用的方 式 ②电影方式 ❖ 能进行每秒25～50帧，512 x 512矩阵的图 像采集。用于活动脏器的检查达到实用。 ❖ 采集速率达到了电影摄影的速度，代替了昂 贵、复杂的X线电影检查，称之为电影方式。 ❖ 检查过程中X线脉冲发生，曝光剂量自动控 制，脉冲时间短，保证每帧图像都有良好的 清晰度和适当的信噪比。主要用于心脏、冠 脉、大血管等活动脏器的检查
