电磁干扰滤波器概述 2、滤波器的分类 带通滤波器 带阻滤波器 按频率特性分：了 低通滤波器 高通滤波器
一、电磁干扰滤波器概述 2、滤波器的分类 按频率特性分： 带通滤波器 带阻滤波器 低通滤波器 高通滤波器
电磁干扰滤波器概述 2、滤波器的分类 反射式滤波器 不要的能量反射回干扰源 按滤波机理分 吸收式滤波器不要的能量吸收发热
一、电磁干扰滤波器概述 2、滤波器的分类 按滤波机理分 反射式滤波器 吸收式滤波器 不要的能量反射回干扰源 不要的能量吸收发热
电磁干扰滤波器概述 2、滤波器的分类 无源滤波器 按工作条件分 有源滤波器
一、电磁干扰滤波器概述 2、滤波器的分类 按工作条件分 无源滤波器 有源滤波器
电磁干扰滤波器概述 2、滤波器的分类 电源滤波器 按使用场合分 信号滤波器

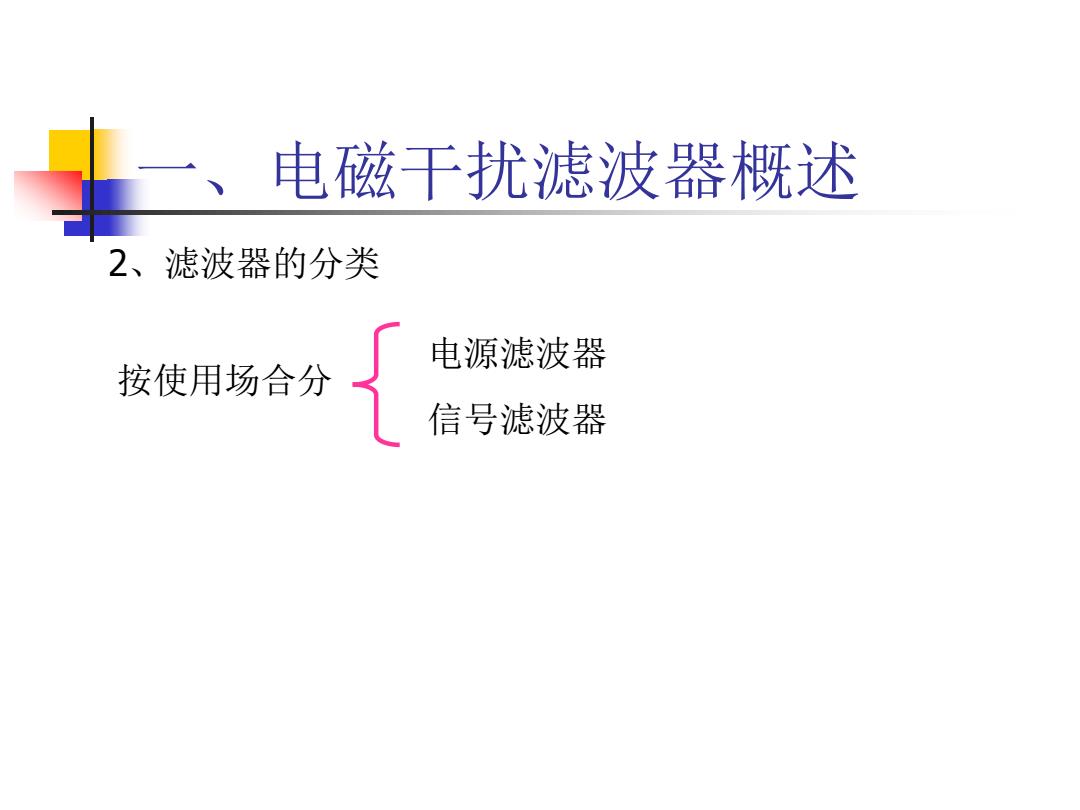

一、电磁干扰滤波器概述 2、滤波器的分类 按使用场合分 电源滤波器 信号滤波器
电磁干扰滤波器概述 3、电磁干扰滤波器的特点 ①往往工作于阻抗不匹配的条件下，源阻抗和负载阻抗 随频率变化而变化； ②干扰电平幅度变化大，有可能使电磁干扰滤波器出现 饱和效应； 3 频率范围往往是超宽带

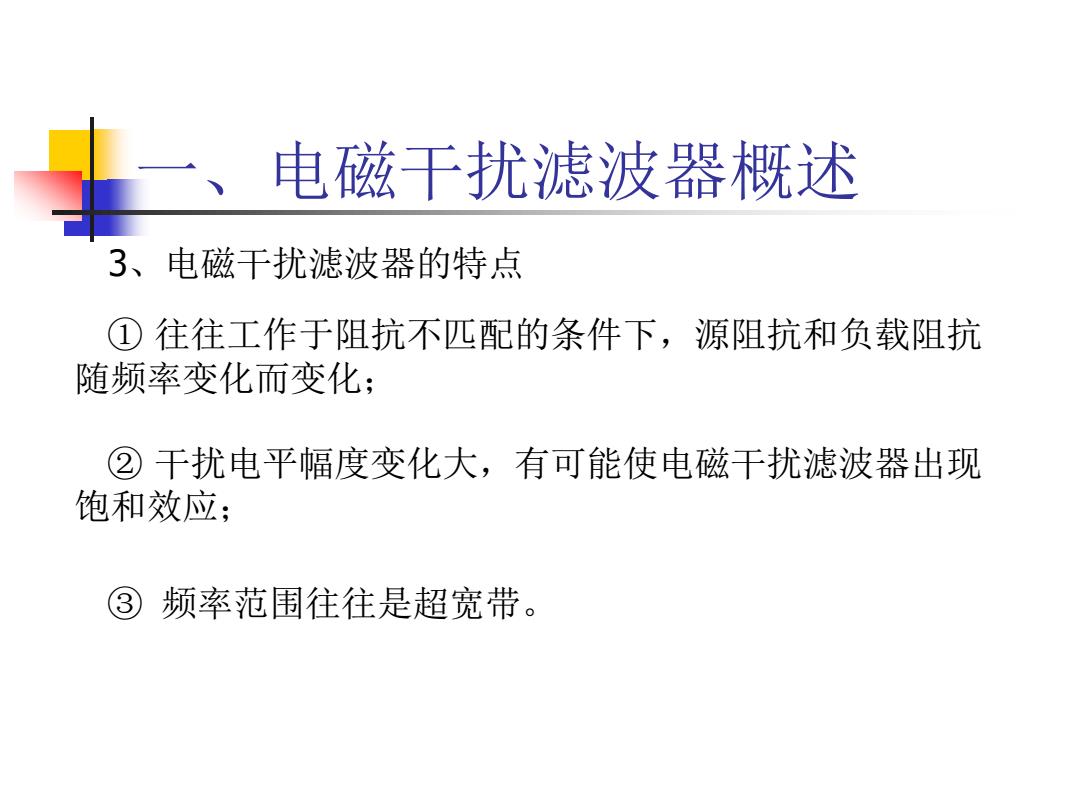

一、电磁干扰滤波器概述 3、电磁干扰滤波器的特点 ① 往往工作于阻抗不匹配的条件下，源阻抗和负载阻抗 随频率变化而变化； ② 干扰电平幅度变化大，有可能使电磁干扰滤波器出现 饱和效应； ③ 频率范围往往是超宽带
